| مادة:: | سبائك الألومنيوم | نموذج:: | CD25-260 |
|---|---|---|---|
| ماركة:: | أطلس كوبكو | وضع التبريد:: | تطهير أو تطهير الصفر |
| هبوط الضغط:: | 0.2 بار (ه) 2.9 Psig | الصمامات:: | صمامات استانلس ستيل |
| إبراز: | مجفف مسخن من نوع المجفف,مجفف من نوع المجفف متعدد السطوح,مجففات مجففة مسخنة بالصمامات |
||

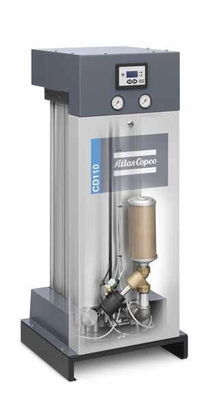

أطلس كوبكو CD25-260 مجففات الهواء معالجة الهواء
كيف تعمل المجففات المجففة؟
تتكون مجففات المواد المجففة من برجين متصلين بالمجفف.يمر الهواء المضغوط الرطب مباشرة عبر المادة التي تمتص الرطوبة.يمتلك المجفف قدرة امتصاص نهائية قبل أن يجف.ومن هنا جاء تصميم البرجين التوأمين.بينما يقوم أحد الأبراج بتجفيف الهواء ، يتم إعادة توليد الآخر.
توفر أطلس كوبكو نوعين من مجففات المجففات ، وهما BD + rangeof blower (صفر) ومجففات التطهير CD (+) من مجففات المجففات عديمة الحرارة.يكمن الاختلاف في عملية التجدد.
1. التجفيف
يتدفق الهواء المضغوط الرطب إلى أعلى من خلال المجفف الممتز من الأسفل إلى الأعلى (1).
2. التجديد
مجففات مجففة بدون حرارة - CD +:
يتم توسيع الهواء الجاف من مخرج برج التجفيف إلى الضغط الجوي وإرساله عبر المجفف المشبع ، مما يؤدي إلى إخراج الرطوبة الممتصة (2 و 4).
بعد الامتزاز ، يتم إغلاق صمام النفخ وإعادة ضغط الوعاء.
المجففات المجففة المنفاخ (صفر) - BD +:
المنفاخ (5) يأخذ الهواء المحيط وينفخه عبر السخان الخارجي (6).ثم يتم إرسال الهواء الساخن عبر المجفف المشبع (2) ، مما يؤدي إلى إخراج الرطوبة الممتصة.
3. التبريد (BD +)
BD + مع التطهير:
بعد مرحلة التسخين ، يتم تبريد المجفف عن طريق توسيع الهواء المضغوط الجاف من مخرج وعاء الامتصاص فوق
البرج الساخن المعاد تنشيطه.
BD + بدون تطهير:
بعد مرحلة التسخين ، يأخذ المنفاخ الهواء المحيط ويرسله عبر البرج المعاد تنشيطه من الأسفل إلى الأعلى.
4. التبديل
بعد التجديد ، يتم تجفيف المفاتيح من البرج المشبع إلى البرج المتجدد (3).
CD 25-260 استثمار تنافسي وموثوقية رائعة
1 ، عملية موثوقة
مصممة لأداء موثوق به في التشغيل المستمر لتدفق الهواء بنسبة 100٪ ، في حين أن معظم المجففات الموجودة في السوق مصممة فقط للعمل بنسبة 70٪ إلى 80٪.يتضمن ذلك نقطة نفاوة مضغوطة ثابتة تبلغ -20 درجة مئوية / -5 درجات فهرنهايت أو -40 درجة مئوية / -40 درجة فهرنهايت كمعيار.يمكن أيضًا ضبط نقطة تكثف الضغط للتغيرات الموسمية أو التطبيق.
2 ، تصميم فريد من نوعه / صمام
• قطر الأنبوب الكبير يقلل من انخفاض الضغط لتحقيق وفورات متقدمة في الطاقة.
• يعمل صمام 3/2 الذي يتم تشغيله إلكترونيًا على تقليل مخاطر الأعطال ويوفر تحكمًا موثوقًا به أثناء تقلبات تدفق الهواء.مع هذا التصميم الجديد ، يعمل تبديل السفينة بلا كلل حتى في الظروف القاسية.
• فتحات الخدمة تضمن سهولة الخدمة للأجزاء المتحركة من نظام الصمام.
• تصميم ذكي للمصفاة يقلل من انخفاض الضغط وأوقات التجديد واستهلاك الطاقة.تضمن تقنيتها "الدوامية" التوزيع الأمثل لتدفق الهواء وتقلل من تآكل المجفف.
3 ،نظام تحكم ومراقبة متقدم
• عرض 4 أسطر بـ 23 لغة.
• أجهزة إنذار الخدمة وترحيل الإنذار العام.
• تراقب جميع المعلمات لضمان أقصى قدر من الموثوقية.
• يسمح بالتزامن مع الضاغط ، والتشغيل/o or -عندما يفعل الضاغط.
• مؤشرات الخدمة (4،000 ، 8،000 ، 40،000 ساعة) والتحذيرات.
• مستشعر نقطة ندى الضغط الاختياري للتبديل المعتمد على نقطة الندى.
4 ، خدمة وصديقة للبيئة
• تسمح أكياس المواد المجففة بالاستبدال السريع دون انسكاب المواد الماصة.
• زنبرك يغطي الأكياس لمنع الضرر الناتج عن تحريك المجفف بسبب نبضات الضغط. 5 المرشحات المرفقة
• يمنع المرشح المسبق PD المتين تلوث الزيت لزيادة عمر المجفف ويتم تضمينه للتركيب في أنابيب الهواء.
• يحمي مرشح DDp اللاحق شبكة الهواء من الغبار المجفف وتلوث الشبكة ويتم تضمينه للتركيب في أنابيب الهواء.
• يتم تركيبها في أنابيب الهواء.
• سهولة التجميع والصيانة.
6 ، مجموعة تطهير فوهة
المرونة في تحسين ضغط التجديد لأدنى استهلاك للهواء المطهر.المعيار هو 7 بار ؛تأتي فوهات 4 و 10 بار كأجزاء منفصلة.
7 ، خيارات متقدمة
• مستشعر نقطة ندى الضغط المطلوبة للتبديل المعتمد على نقطة الندى.
• طقم التثبيت على الحائط.
المواصفات الفنية
| يكتب |
ISO 8573-1 |
ضغط قطرة ندى |
سعة المدخل 100 رطل لكل بوصة مربعة |
انخفاض الضغط باستثناء المرشح | حجم الفلتر | الأبعاد (الطول × العرض × الارتفاع) | وزن | |||||||
| التصفية المسبقة | ||||||||||||||
| درجة مئوية | درجة فهرنهايت | لتر / ثانية | م 3 / ساعة | CFM | شريط (هـ) | psig |
0.01 ميكرومتر 0.01 جزء في المليون |
1 ميكرومتر | مم | بوصة | كلغ | متلازمة القولون المتهيّج | ||
| القرص المضغوط 25 | [-: 2: -] | -40 | -40 | 25 | 90 | 53 | 0.03 | 0.44 | PD25 | DDp25 | 401 × 620 × 1070 | 15.8 × 24.4 × 42.1 | 87 | 192 |
| القرص المضغوط 35 | [-: 2: -] | -40 | -40 | 35 | 126 | 74 | 0.06 | 0.86 | PD45 | DDp45 | 401 × 620 × 1115 | 15.8 × 24.4 × 43.9 | 88 | 194 |
| القرص المضغوط 45 | [-: 2: -] | -40 | -40 | 45 | 162 | 95 | 0.11 | 1.55 | PD45 | DDp45 | 401 × 620 × 1285 | 15.8 × 24.4 × 50.6 | 89 | 218 |
| قرص مضغوط 55 | [-: 2: -] | -40 | -40 | 55 | 198 | 117 | 0.17 | 2.48 | PD65 | DDp65 | 401 × 620 × 1465 | 15.8 × 24.4 × 57.7 | 114 | 251 |
| القرص المضغوط 65 | [-: 2: -] | -40 | -40 | 65 | 234 | 138 | 0.25 | 3.64 | PD65 | DDp62 | 401 × 620 × 1615 | 15.8 × 24.4 × 63.6 | 124 | 273 |
| القرص المضغوط 90 | [-: 2: -] | -40 | -40 | 90 | 324 | 191 | 0.11 | 1.55 | PD90 | DDp90 | 571 × 620 × 1285 | 22.5 × 24.4 × 50.6 | 165 | 364 |
| القرص المضغوط 110 | [-: 2: -] | -40 | -40 | 110 | 396 | 233 | 0.17 | 2.48 | PD160 | DDp160 | 571 × 620 × 1465 | 22.5 × 24.4 × 57.7 | 197 | 434 |
| القرص المضغوط 130 | [-: 2: -] | -40 | -40 | 130 | 468 | 275 | 0.25 | 3.64 | PD160 | DDp160 | 571 × 620 × 1615 | 22.5 × 24.4 × 63.6 | 211 | 465 |
| القرص المضغوط 165 | [-: 2: -] | -40 | -40 | 165 | 594 | 350 | 0.45 | 6.48 | PD215 | DDp215 | 571 × 620 × 1695 | 22.5 × 24.4 × 66.7 | 245 | 540 |
| سي دي 195 | [-: 2: -] | -40 | -40 | 195 | 702 | 413 | 0.25 | 3.64 | PD215 | DDp215 | ٧٣٨ × ٦٢٠ × ١٦١٥ | 29.1 × 24.4 × 63.6 | 298 | 657 |
| القرص المضغوط 260 | [-: 2: -] | -40 | -40 | 260 | 936 | 551 | 0.49 | 7.16 | PD265 | DDp265 | 738 × 620 × 1915 | 29.1 × 24.4 × 75.4 | 328 | 723 |
الشروط المرجعية BD +: بيانات الأداء حسب ISO 7183: 2007.
درجة حرارة مدخل الهواء للضاغط: 35 درجة مئوية / 100 درجة فهرنهايت.
الرطوبة النسبية للمدخل: 100٪.
الشروط المرجعية BD + ZP (Zero Purge):
بيانات الأداء وفقًا لمعيار ISO 7183: 2007.
درجة حرارة الهواء المحيط: 25 درجة مئوية / 77 درجة فهرنهايت.
الرطوبة النسبية للهواء المحيط: 60٪
