| مادة:: | سبائك الألومنيوم | نموذج:: | CD20 + -335 + |
|---|---|---|---|
| ماركة:: | أطلس كوبكو | وضع التبريد:: | تطهير أو تطهير الصفر |
| هبوط الضغط:: | 0.2 بار (ه) 2.9 Psig | الصمامات:: | صمامات استانلس ستيل |
| إبراز: | مجفف التطهير بالتسخين المتكامل,مجفف التطهير العملي بالتسخين,مجفف الهواء متعدد الوظائف |
||
أطلس كوبكو Cd20 + -335 + نقطة ندى الضغط -40 درجة مئوية مجففات الهواء المجففة معالجة الهواء
معالجة الهواء ، استثمار حاسم
لماذا تحتاج إلى هواء عالي الجودة يحتوي الهواء المضغوط على زيت وجزيئات صلبة وأبخرة مائية.يشكلون معًا حمأة زيتية كاشطة غالبًا ما تكون حمضية.بدون معالجة الهواء ، سيدخل هذا المزيج الغامض إلى نظام الهواء المضغوط الخاص بك ، مما يؤدي إلى تآكل عمل الأنابيب ، وإتلاف أدوات تعمل بالهواء المضغوط ومن المحتمل أن يؤدي إلى المساس بالمنتجات النهائية.

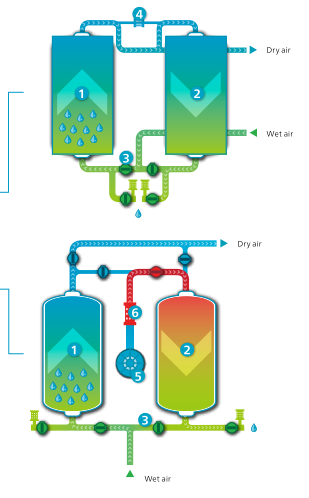

كيف تعمل المجففات المجففة؟
تتكون مجففات المواد المجففة من برجين متصلين بالمجفف.يمر الهواء المضغوط الرطب مباشرة عبر المادة التي تمتص الرطوبة.يمتلك المجفف قدرة امتصاص نهائية قبل أن يجف.ومن هنا جاء تصميم البرجين التوأمين.بينما يقوم أحد الأبراج بتجفيف الهواء ، يتم إعادة توليد الآخر.

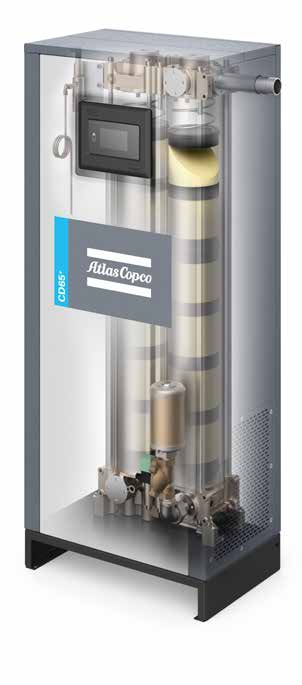

قرص مضغوط 20 + -335 +
كفاءة Cerades ™ وتشغيل مستمر
1 ، Cerades ™
يعتبر القرص المضغوط 20⁺-335⁺ أول مجفف يستخدم المجفف ™ Cerades الثوري الذي طورته شركة Atlas Copco وحصل على براءة اختراعه.يتم توجيه الهواء المضغوط مباشرة من خلال المجفف الصلب ، بدلاً من شق طريقه عبر حبيبات مجففة فضفاضة.نتيجة لذلك ، تستمتع بما يلي:
• انخفاض تكاليف الطاقة وانخفاض الضغط إلى أدنى حد بفضل
مستقيم ، هواء غير مقاوم للتدفق.
• جودة هواء أفضل وفترات خدمة أطول لأن Cerades ™
يدوم لفترة أطول من المجفف السائب ، والذي يتحلل بشكل ملحوظ مع مرور الوقت.
• حماية البيئة والصحة ، انخفاض تكاليف التشغيل ،
ووقت تعطل أقل لأن Cerades ™ تقضي على الغبار المجفف والحاجة إلى ترشيحها للوصول إلى ISO 8573-1: 2010 الفئة 2 من أجل
حبيبات.
• تركيب خالي من المتاعب وتشغيل مستمر مثل Cerades ™
يمكن تركيبه أفقيًا.
• مجفف بحجم أصغر لأن Cerades ™ يمكنه التعامل مع تدفق هواء أعلى.
2 ، عملية عالية الكفاءة
مصممة لأداء موثوق به في التشغيل المستمر لتدفق الهواء بنسبة 100٪ ، في حين أن معظم المجففات الموجودة في السوق مصممة فقط للعمل بنسبة 70٪ إلى 80٪.يتضمن ذلك نقطة ندى ضغط ثابتة تبلغ -20 درجة مئوية / -5 درجة فهرنهايت ، -40 درجة مئوية / -40 درجة فهرنهايت ،
-70 درجة مئوية / -100 درجة فهرنهايت * كمعيار.يمكن نقطة الندى الضغط
يتم أيضًا تعديلها وفقًا للتغييرات الموسمية أو التطبيق.
* -70 درجة مئوية / 100 فهرنهايت يستخدم المجفف المنخل الجزيئي

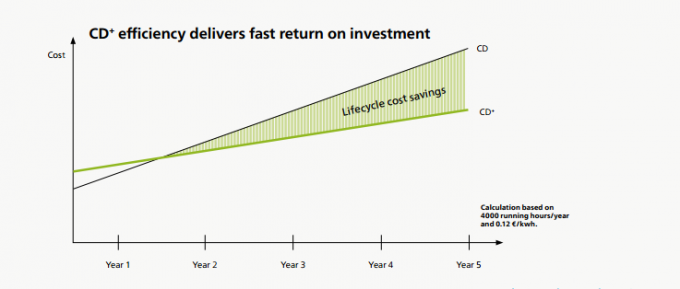

3 ، توفير الطاقة المتقدم
• انخفاض ضغط أقل بنسبة تصل إلى 70٪ مقارنة بالسابق
نموذج.
• تقليل تطهير الهواء بنسبة 15٪ مقارنة بالمعيار
نموذج القرص المضغوط.
• التبديل المعتمد على نقطة الندى الاختياري.ال
سوف يتحول المجفف إلى البرج التالي فقط عندما يكون المجفف مشبعًا ، كما تم قياسه بواسطة مستشعر نقطة الندى.أثناء تمديد وقت الدورة هذا ، لا يستهلك المجفف أي هواء تطهير ، مما يؤدي إلى تقليل كبير في استخدام الطاقة.
• يمكن تعيين نقطة الندى لمتطلباتك
تطبيق لتقليل استهلاك الطاقة.
4وتصميم فريد من نوعه متشعب / صمام
• قطر الأنبوب الكبير يقلل من انخفاض الضغط لتحقيق وفورات متقدمة في الطاقة.
• يعمل صمام 3/2 الذي يتم تشغيله إلكترونيًا على تقليل مخاطر الأعطال ويوفر تحكمًا موثوقًا به أثناء تقلبات تدفق الهواء.مع هذا التصميم الجديد ، يعمل تبديل السفينة بلا كلل حتى في الظروف القاسية.
• فتحات الخدمة تضمن سهولة الخدمة للأجزاء المتحركة لنظام الصمام.
5 ، تصميم إسكات جديد
يوفر نظام إسكات الصوت المبتكر مع كاتم الصوت الأمامي الكبير أداءً هادئًا مع أدنى حد من انخفاض الضغط.
6 ، نظام تحكم ومراقبة متقدم

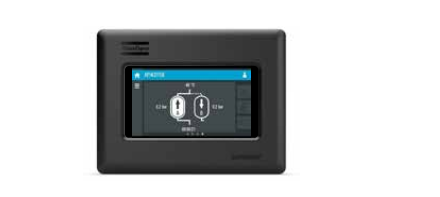

• أحدث نظام التحكم باللمس والمراقبة من Elektronikon® مع مؤشرات تحذير وإيقاف تشغيل المجفف وجدولة الصيانة.
• مراقبة SMARTLINK القياسية عن بعد لزيادة أداء نظام الهواء وتوفير الطاقة.
• مستشعر نقطة الندى للضغط لمعيار التبديل المعتمد على نقطة الندى مع Elektronikon® Touch واختياري مع وحدة تحكم DC1.
7 ، الخدمة والصيانة الصديقة
• تسمح كتل Compact Cerades ™ بصيانة سريعة وسهلة.
• يتحلل المجفف السائب بمرور الوقت ، ويطلق غبارًا جديدًا في نظام الهواء ، الأمر الذي يتطلب مزيدًا من الترشيح والصيانة.يعد هذا الغبار أيضًا خطرًا على الصحة والبيئة ، حيث يدور في الهواء المحيط أثناء استبدال التجفيف.Cerades ™ يقضي على مشكلة الغبار هذه.
8 ، مدخل متكامل ، لتر
• يمنع مرشح UD عالي الكفاءة تلوث الزيت لزيادة عمر المادة المجففة.
• للتركيب مباشرة على مدخل المجفف لانخفاض الضغط المنخفض.
• سهولة التجميع والصيانة.لا يلزم وجود أنابيب إضافية ووصلات مرشح.
• لا يلزم وجود مرشح لاحق للوصول إلى ISO 8573-1: 2010 الفئة 2 للجسيمات.للوصول إلى الفئة 1 ، يوصى باستخدام PDp⁺ lter.
9 ، مجموعة تطهير فوهة
المرونة في تحسين ضغط التجديد.المعيار هو 7 بار ؛تأتي نوزلات 4 بار ، 5.5 بار ، 8.5 بار ، 10 بار ، 11.5 بار ، 13 بار و 14 بار كأجزاء منفصلة.10 خيارات متقدمة
• مستشعر نقطة الندى للضغط لوحدة التحكم DC1 • طقم التثبيت على الحائط.
المواصفات الفنية
| يكتب |
ضغط قطرة ندى |
سعة المدخل 100 رطل لكل بوصة مربعة |
انخفاض الضغط باستثناء المرشح | حجم الفلتر | الأبعاد (الطول × العرض × الارتفاع) | وزن | |||||||
| التصفية المسبقة | |||||||||||||
| درجة مئوية | درجة فهرنهايت | لتر / ثانية | م 3 / ساعة | CFM | شريط (هـ) | psig |
0.01 ميكرومتر 0.01 جزء في المليون |
1 ميكرومتر | مم | بوصة | كلغ | متلازمة القولون المتهيّج | |
| القرص المضغوط 20+ | -40 | -40 | 20 | 72 | 42 | 0.1 | 1.2 | UD25 + | غير متاح * | 3394 × 64 × 1205 | 15.51 × 34.02 × 47.44 | 95 | 209 |
| قرص مضغوط 30+ | -40 | -40 | 30 | 108 | 64 | 0.1 | 1.2 | UD25 + | غير متاح * | 394 × 864 × 1205 | 15.51 × 34.02 × 47.44 | 100 | 220 |
| CD 40+ | -40 | -40 | 40 | 144 | 85 | 0.1 | 1.2 | UD45 + | غير متاح * | 394 × 904 × 1205 | 15.51 × 35.59 × 47.44 | 110 | 242 |
| قرص مضغوط 55+ | -40 | -40 | 55 | 198 | 117 | 0.1 | 1.6 | UD60 + | غير متاح * | 394 × 904 × 1495 | 15.51 × 35.59 × 58.86 | 140 | 308 |
| قرص 65+ | -40 | -40 | 65 | 234 | 138 | 0.2 | 2.3 | UD60 + | غير متاح * | 394 × 904 × 1495 | 15.51 × 35.59 × 58.86 | 165 | 365 |
| القرص المضغوط 85+ | -40 | -40 | 85 | 306 | 180 | 0.2 | 3.6 | UD100 + | غير متاح * | 394 × 934 × 1835 | 15.51 × 36.77 × 72.24 | 165 | 363 |
| قرص 105+ | -40 | -40 | 105 | 378 | 222 | 0.1 | 1.7 | UD100 + | غير متاح * | 564 × 934 × 1495 | 22.20 × 36.77 × 58.86 | 215 | 473 |
| قرص 125+ | -40 | -40 | 125 | 450 | 265 | 0.1 | 1.7 | UD140 + | غير متاح * | 564 × 964 × 1495 | 22.20 × 37.95 × 58.86 | 234 | 515 |
| القرص المضغوط 170+ | -40 | -40 | 170 | 612 | 360 | 0.2 | 3.1 | UD180 + | غير متاح * | 564 × 964 × 1835 | 22.20 × 37.95 × 72.24 | 276 | 607 |
| القرص المضغوط 190+ | -40 | -40 | 190 | 684 | 403 | 0.2 | 2.2 | UD180 + | غير متاح * | ٧٣٤ × ٩٦٤ × ١٤٩٥ | 28.90 × 37.95 × 58.86 | 331 | 728 |
| القرص المضغوط 250+ | -40 | -40 | 250 | 900 | 530 | 0.2 | 3.5 | UD310 + | غير متاح * | 734 × 1042 × 1835 | 28.90 × 41.02 × 72.24 | 389 | 856 |
| قرص مضغوط 335+ | -40 | -40 | 335 | 1188 | 699 | 0.3 | 4.4 | UD310 + | غير متاح * | 929 × 1042 × 1835 | 36.57 × 41.02 × 72.24 | 500 | 1100 |
الشروط المرجعية BD +: بيانات الأداء حسب ISO 7183: 2007.
درجة حرارة مدخل الهواء للضاغط: 35 درجة مئوية / 100 درجة فهرنهايت.
الرطوبة النسبية للمدخل: 100٪.
الشروط المرجعية BD + ZP (Zero Purge):
بيانات الأداء وفقًا لمعيار ISO 7183: 2007.
درجة حرارة الهواء المحيط: 25 درجة مئوية / 77 درجة فهرنهايت.
الرطوبة النسبية للهواء المحيط: 60٪
