تفاصيل المنتج:
شروط الدفع والشحن:
|
| حجم منفذ المدخل والمخرج: | 1/2 " | مادة: | سبائك الألومنيوم |
|---|---|---|---|
| مستوى الضوضاء: | قليل | قوة: | 2.2 كيلو واط |
| ضغط: | عالي | سرعة: | 1450 دورة في الدقيقة |
| يكتب: | مضخات دوارة دوارة | درجة الفراغ: | عالي |
| الجهد االكهربى: | 220 فولت | ضمان: | سنة واحدة |
| وزن: | 7 كجم | ||
| إبراز: | مضخات دوارة ISO,مضخات دوارة مرنة,مجفف هواء متعدد الأغراض |
||

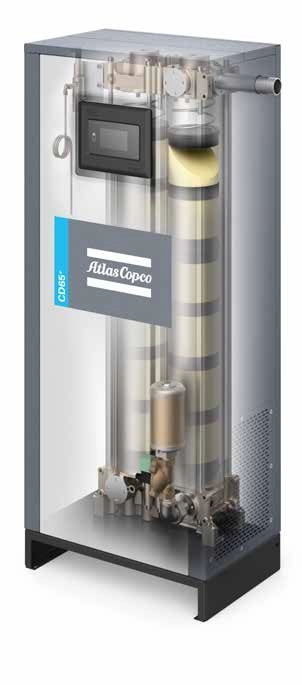

أطلس كوبكو CD20 + -335 + -70 درجة مئوية مجففات الهواء معالجة الهواء
قرص مضغوط 20 + -335 +
كفاءة Cerades ™ وتشغيل مستمر
1 ، Cerades ™
يعتبر القرص المضغوط 20⁺-335⁺ أول مجفف يستخدم المجفف ™ Cerades الثوري الذي طورته شركة Atlas Copco وحصل على براءة اختراعه.يتم توجيه الهواء المضغوط مباشرة من خلال المجفف الصلب ، بدلاً من شق طريقه عبر حبيبات مجففة فضفاضة.نتيجة لذلك ، تستمتع بما يلي:
• انخفاض تكاليف الطاقة وانخفاض الضغط إلى أدنى حد بفضل
مستقيم ، هواء غير مقاوم للتدفق.
• جودة هواء أفضل وفترات خدمة أطول لأن Cerades ™
يدوم لفترة أطول من المجفف السائب ، والذي يتحلل بشكل ملحوظ مع مرور الوقت.
• حماية البيئة والصحة ، انخفاض تكاليف التشغيل ،
ووقت تعطل أقل لأن Cerades ™ تقضي على الغبار المجفف والحاجة إلى ترشيحها للوصول إلى ISO 8573-1: 2010 الفئة 2 من أجل
حبيبات.
• تركيب خالي من المتاعب وتشغيل مستمر مثل Cerades ™
يمكن تركيبه أفقيًا.
• مجفف بحجم أصغر لأن Cerades ™ يمكنه التعامل مع تدفق هواء أعلى.
2 ، عملية عالية الكفاءة
مصممة لأداء موثوق به في التشغيل المستمر لتدفق الهواء بنسبة 100٪ ، في حين أن معظم المجففات الموجودة في السوق مصممة فقط للعمل بنسبة 70٪ إلى 80٪.يتضمن ذلك نقطة ندى ضغط ثابتة تبلغ -20 درجة مئوية / -5 درجة فهرنهايت ، -40 درجة مئوية / -40 درجة فهرنهايت ،
-70 درجة مئوية / -100 درجة فهرنهايت * كمعيار.يمكن نقطة الندى الضغط
يتم أيضًا تعديلها وفقًا للتغييرات الموسمية أو التطبيق.
* -70 درجة مئوية / 100 فهرنهايت يستخدم المجفف المنخل الجزيئي
3 ، توفير الطاقة المتقدم
• انخفاض ضغط أقل بنسبة تصل إلى 70٪ مقارنة بالسابق
نموذج.
• تقليل تطهير الهواء بنسبة 15٪ مقارنة بالمعيار
نموذج القرص المضغوط.
• التبديل المعتمد على نقطة الندى الاختياري.ال
سوف يتحول المجفف إلى البرج التالي فقط عندما يكون المجفف مشبعًا ، كما تم قياسه بواسطة مستشعر نقطة الندى.أثناء تمديد وقت الدورة هذا ، لا يستهلك المجفف أي هواء تطهير ، مما يؤدي إلى تقليل كبير في استخدام الطاقة.
• يمكن تعيين نقطة الندى لمتطلباتك
تطبيق لتقليل استهلاك الطاقة.
4وتصميم فريد من نوعه متشعب / صمام
• قطر الأنبوب الكبير يقلل من انخفاض الضغط لتحقيق وفورات متقدمة في الطاقة.
• يعمل صمام 3/2 الذي يتم تشغيله إلكترونيًا على تقليل مخاطر الأعطال ويوفر تحكمًا موثوقًا به أثناء تقلبات تدفق الهواء.مع هذا التصميم الجديد ، يعمل تبديل السفينة بلا كلل حتى في الظروف القاسية.
• فتحات الخدمة تضمن سهولة الخدمة للأجزاء المتحركة لنظام الصمام.
5 ، تصميم إسكات جديد
يوفر نظام إسكات الصوت المبتكر مع كاتم الصوت الأمامي الكبير أداءً هادئًا مع أدنى حد من انخفاض الضغط.
6 ، نظام تحكم ومراقبة متقدم
• أحدث نظام التحكم باللمس والمراقبة من Elektronikon® مع مؤشرات تحذير وإيقاف تشغيل المجفف وجدولة الصيانة.
• مراقبة SMARTLINK القياسية عن بعد لزيادة أداء نظام الهواء وتوفير الطاقة.
• مستشعر نقطة الندى للضغط لمعيار التبديل المعتمد على نقطة الندى مع Elektronikon® Touch واختياري مع وحدة تحكم DC1.
7 ، الخدمة والصيانة الصديقة
• تسمح كتل Compact Cerades ™ بصيانة سريعة وسهلة.
• يتحلل المجفف السائب بمرور الوقت ، ويطلق غبارًا جديدًا في نظام الهواء ، الأمر الذي يتطلب مزيدًا من الترشيح والصيانة.يعد هذا الغبار أيضًا خطرًا على الصحة والبيئة ، حيث يدور في الهواء المحيط أثناء استبدال التجفيف.Cerades ™ يقضي على مشكلة الغبار هذه.
8 ، مدخل متكامل ، لتر
• يمنع مرشح UD عالي الكفاءة تلوث الزيت لزيادة عمر المادة المجففة.
• للتركيب مباشرة على مدخل المجفف لانخفاض الضغط المنخفض.
• سهولة التجميع والصيانة.لا يلزم وجود أنابيب إضافية ووصلات مرشح.
• لا يلزم وجود مرشح لاحق للوصول إلى ISO 8573-1: 2010 الفئة 2 للجسيمات.للوصول إلى الفئة 1 ، يوصى باستخدام PDp⁺ lter.
9 ، مجموعة تطهير فوهة
المرونة في تحسين ضغط التجديد.المعيار هو 7 بار ؛تأتي نوزلات 4 بار ، 5.5 بار ، 8.5 بار ، 10 بار ، 11.5 بار ، 13 بار و 14 بار كأجزاء منفصلة.10 خيارات متقدمة
• مستشعر نقطة الندى للضغط لوحدة التحكم DC1 • طقم التثبيت على الحائط.
المواصفات الفنية
| يكتب |
ضغط قطرة ندى |
سعة المدخل 100 رطل لكل بوصة مربعة |
انخفاض الضغط باستثناء المرشح | حجم الفلتر | الأبعاد (الطول × العرض × الارتفاع) | وزن | |||||||
| التصفية المسبقة | |||||||||||||
| درجة مئوية | درجة فهرنهايت | لتر / ثانية | م 3 / ساعة | CFM | شريط (هـ) | psig |
0.01 ميكرومتر 0.01 جزء في المليون |
1 ميكرومتر | مم | بوصة | كلغ | متلازمة القولون المتهيّج | |
| قرص مضغوط 25+ | -70 | -100 | 25 | 90 | 53 | 0.04 | 0.51 | UD25 + | DDp35 + | 394 × 807 × 1495 | 15.5 × 31.8 × 58.9 | 124 | 273 |
| قرص مضغوط 35+ | -70 | -100 | 35 | 126 | 74 | 0.07 | 1.06 | UD45 + | DDp35 + | 394 × 827 × 1495 | 15.5 × 32.6 × 58.9 | 135 | 298 |
| CD 45+ | -70 | -100 | 45 | 162 | 95 | 0.13 | 1.93 | UD45 + | DDp50 + | 394 × 847 × 1835 | 15.5 × 33.3 × 72.2 | 158 | 348 |
| قرص مضغوط 55+ | -70 | -100 | 55 | 198 | 117 | 0.04 | 0.62 | UD60 + | DDp70 + | 564 × 847 × 1495 | 22.2 × 33.3 × 58.9 | 208 | 459 |
| قرص 65+ | -70 | -100 | 65 | 234 | 138 | 0.06 | 0.91 | UD100 + | DDp70 + | 564 × 877 × 1495 | 22.2 × 34.5 × 58.9 | 224 | 494 |
| قرص 90+ | -70 | -100 | 60 | 324 | 191 | 0.13 | 1.93 | UD100 + | DDp130 + | 564 × 907 × 1835 | 22.2 × 35.7 × 72.2 | 266 | 586 |
| القرص المضغوط 110+ | -70 | -100 | 110 | 396 | 233 | 0.08 | 1.16 | UD140 + | DDp130 + | 734 × 907 × 1495 | 28.9 × 35.7 × 58.9 | 320 | 705 |
| القرص المضغوط 130+ | -70 | -100 | 130 | 468 | 275 | 0.12 | 1.78 | UD140 + | DDp130 + | 734 × 907 × 1835 | 28.9 × 35.7 × 72.2 | 375 | 827 |
| القرص المضغوط 165+ | -70 | -100 | 165 | 594 | 350 | 0.11 | 1.62 | UD180 + | DDp170 + | 929 × 907 × 1835 | 36.6 × 35.7 × 72.2 | 477 | 1052 |
| القرص المضغوط 195+ | -70 | -100 | 195 | 702 | 413 | 0.16 | 2.26 | UD220 + | DDp210 + | 929 × 907 × 1835 | 36.6 × 35.7 × 72.2 | 477 | 1052 |
الشروط المرجعية BD +: بيانات الأداء حسب ISO 7183: 2007.
درجة حرارة مدخل الهواء للضاغط: 35 درجة مئوية / 100 درجة فهرنهايت.
الرطوبة النسبية للمدخل: 100٪.
الشروط المرجعية BD + ZP (Zero Purge):
بيانات الأداء وفقًا لمعيار ISO 7183: 2007.
درجة حرارة الهواء المحيط: 25 درجة مئوية / 77 درجة فهرنهايت.
الرطوبة النسبية للهواء المحيط: 60٪
